Digiterm

Alarmy

V případě alarmu systém upozorní obsluhu
- akustickou či světelnou signalizací
- odesláním SMS či emailu

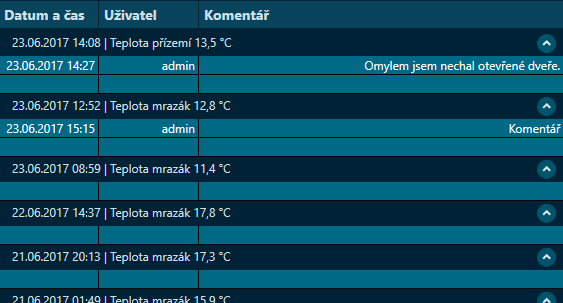

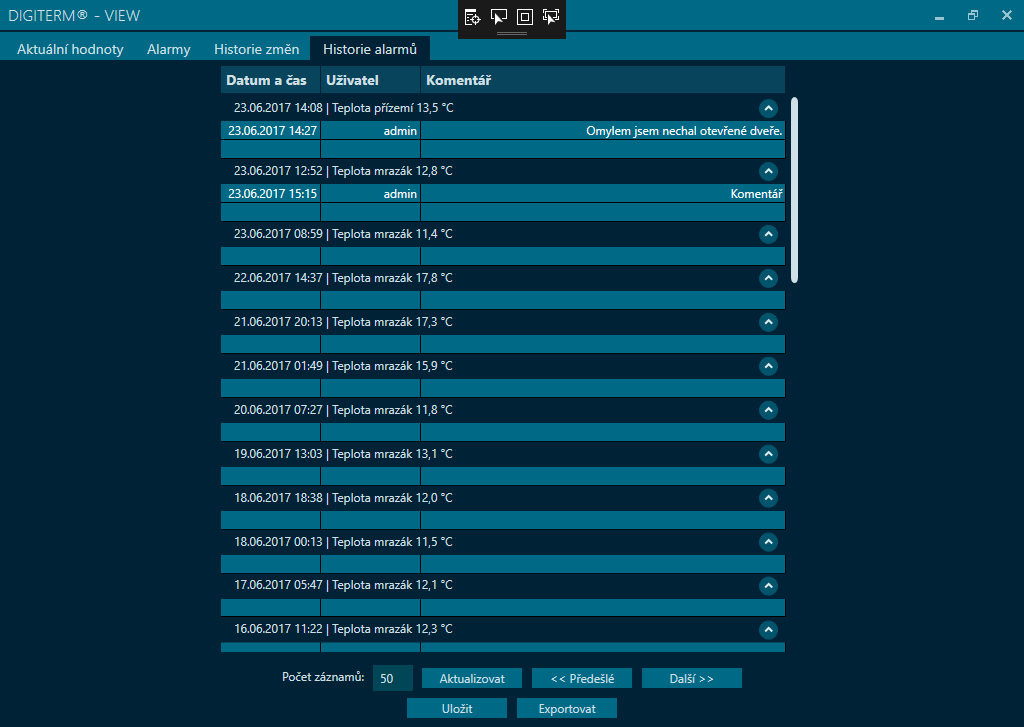

Digiterm uchovává historii incidentů, tedy záznam všech nastalých alarmů s možností exportu do PDF
Alarmy jsou vyhodnocovány na více úrovních systémů pro případ výpadku

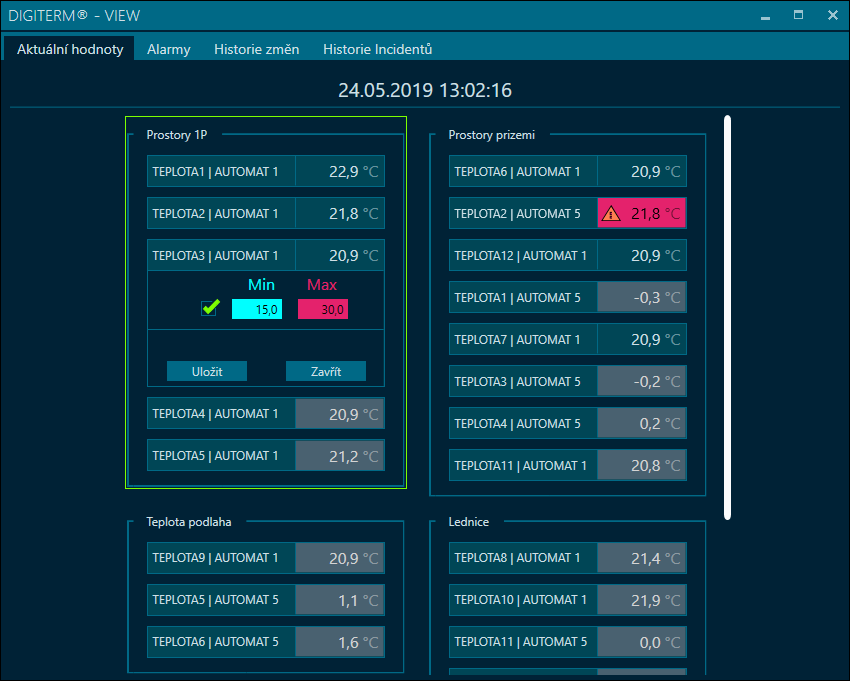

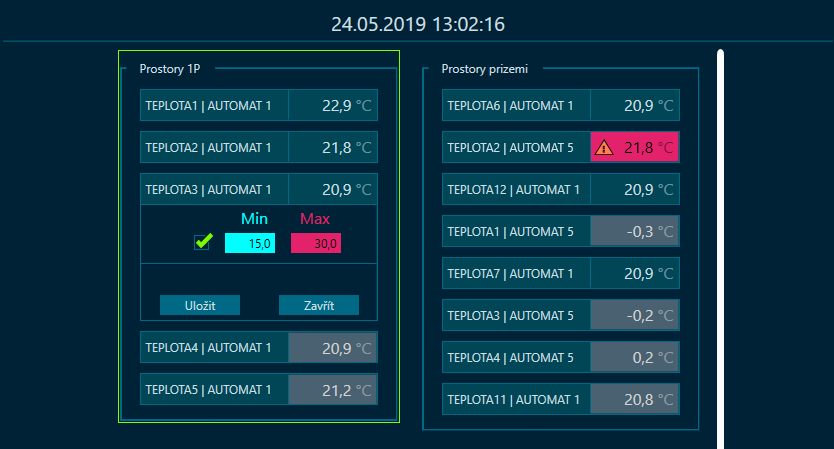

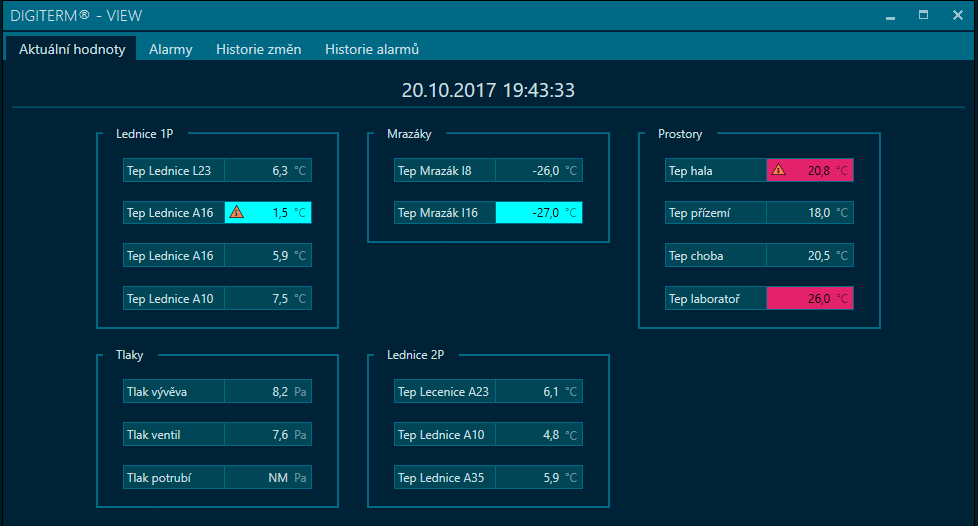

Aktuální hodnoty senzorů jsou vždy na dosah buď v desktopové aplikaci, skrz webové rozhraní nebo pomocí zpětného dotázání na automat přes SMS

Data

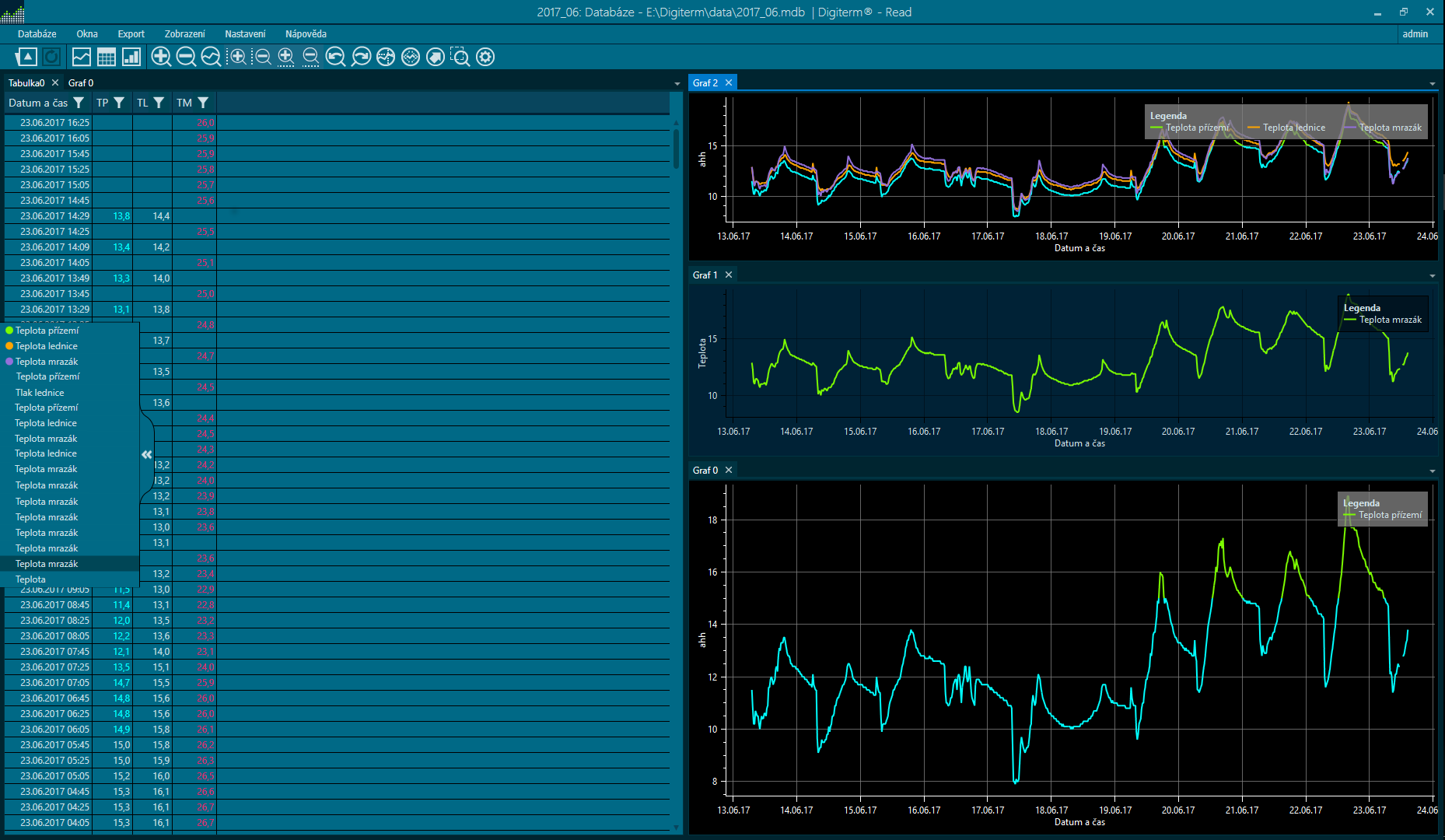

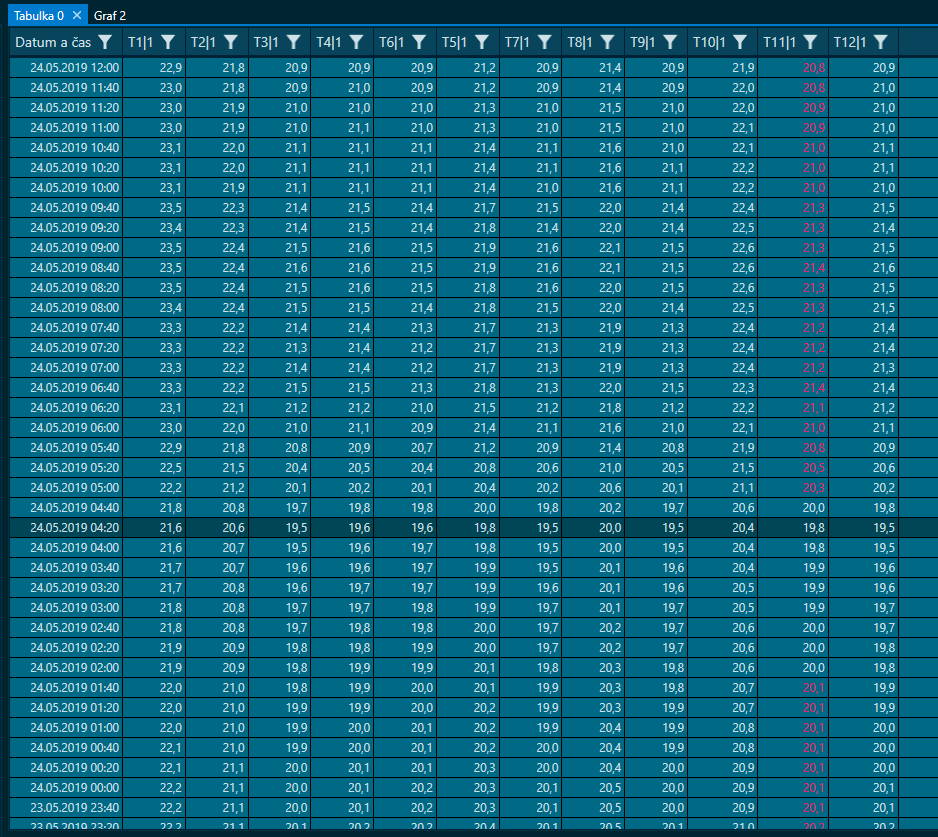

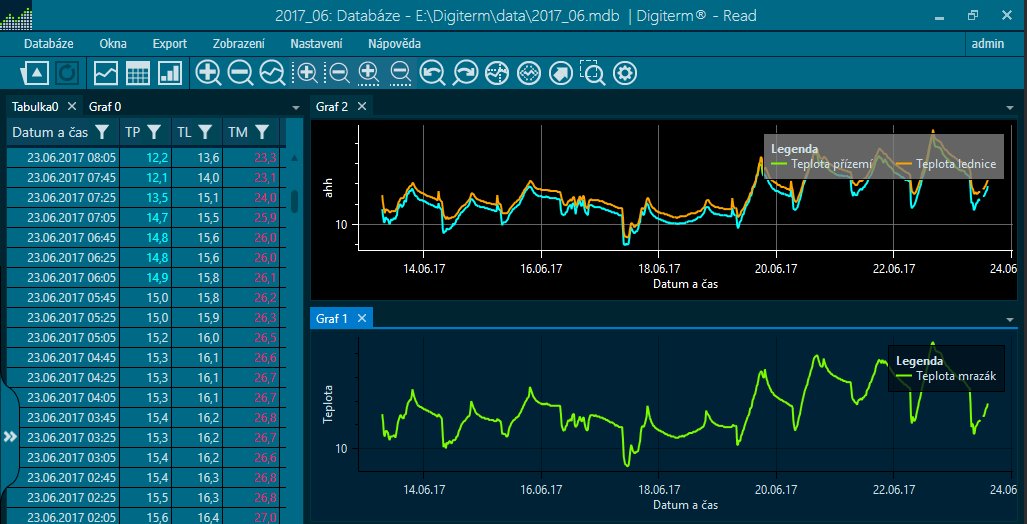

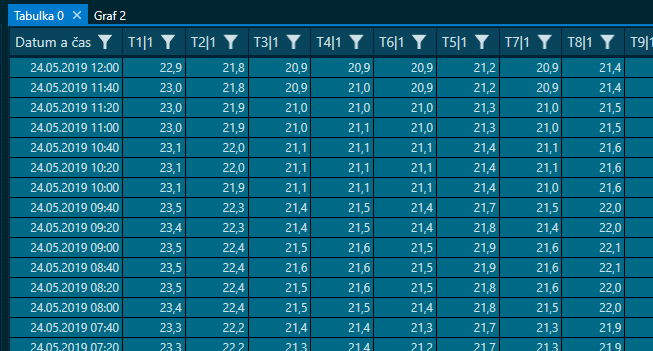

Naměřená data je možná prohlížet v režimu tabulky nebo jako graf

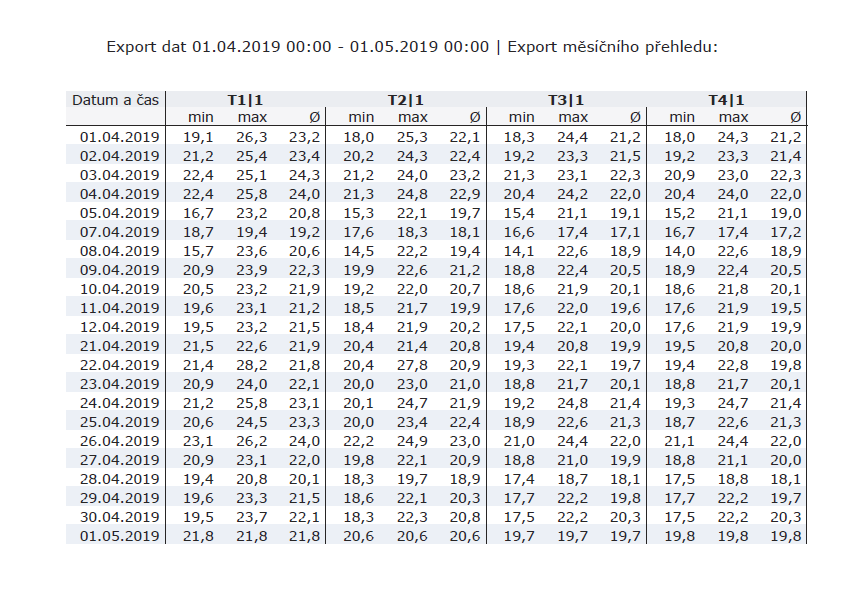

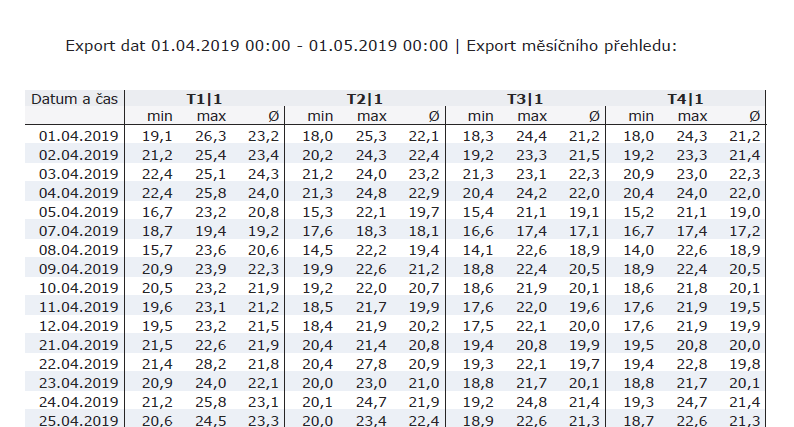

Export dat je možný do formátů PDF, SVG a nebo PNG

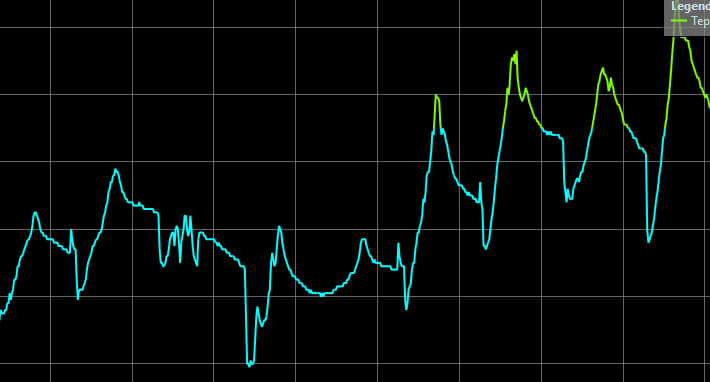

Grafy mají několik možností barevného schématu, pravítka, nastavení pozice a další funkce
Data mimo limity jsou barevně podbarveny

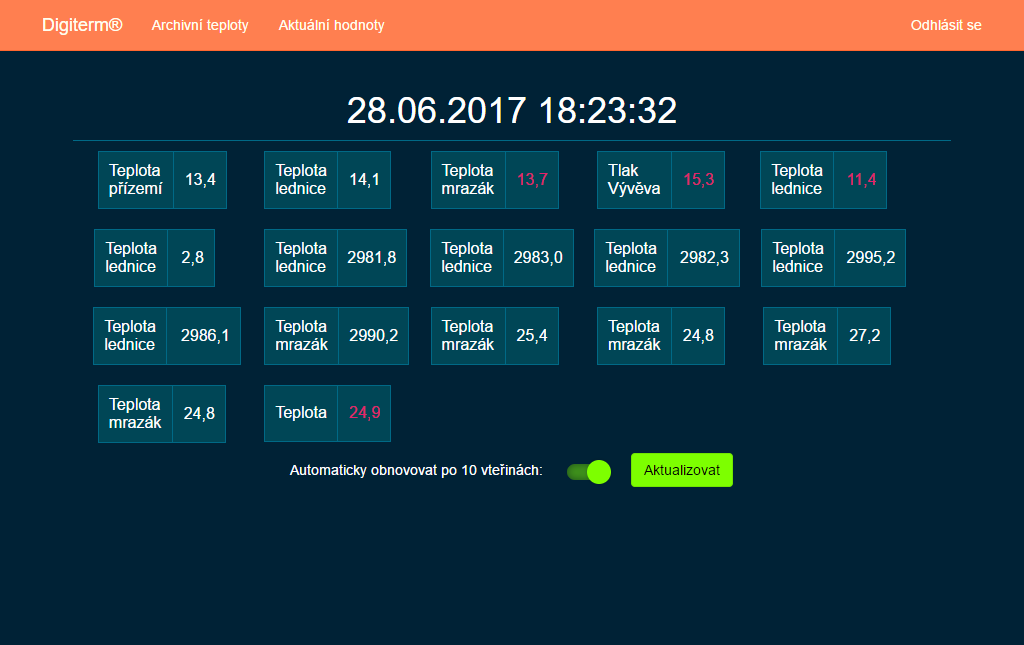

Pro rychlou kontrolu trendu je možné posledních 20 záznamů zobrazit i skrz webové rozhraní

Zabezpečení

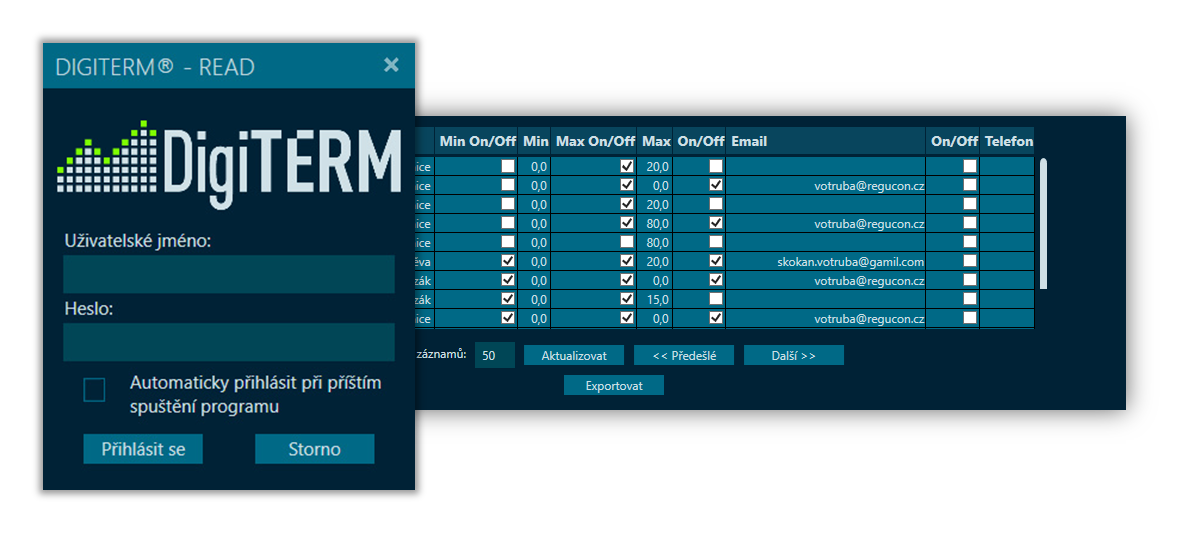

Přístup do systému je chráněn uživatelským jménem a heslem
Pravomoce uživatelů jsou rozděleny do tří rolí:
- Běžný uživatel - má přístup pouze ke čtení hodnot a nemůže nic měnit

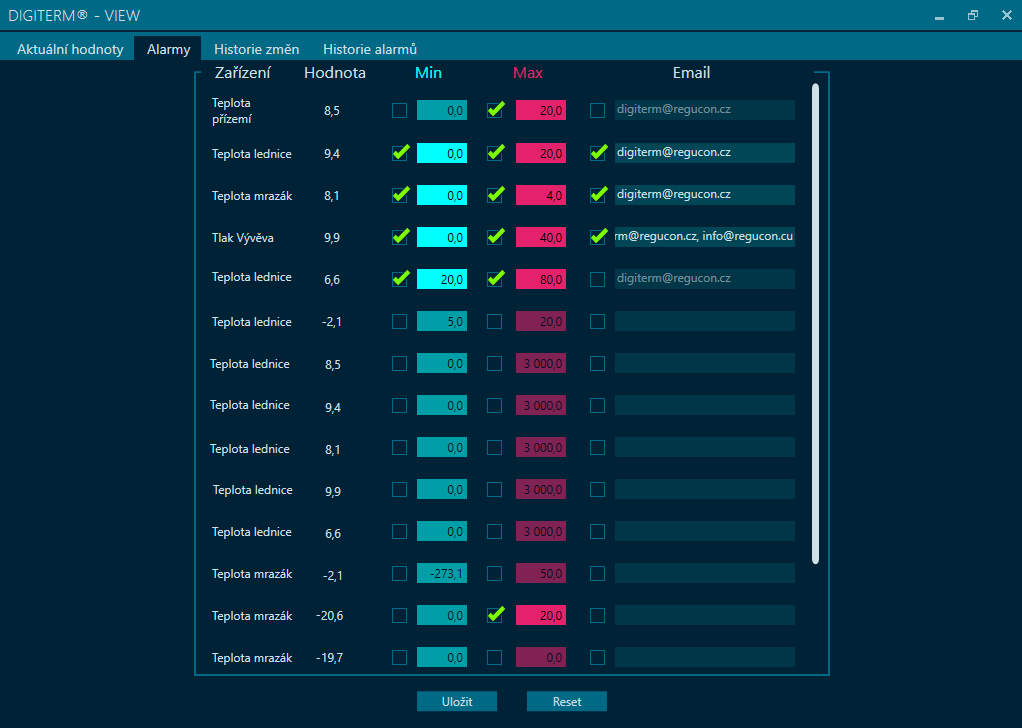

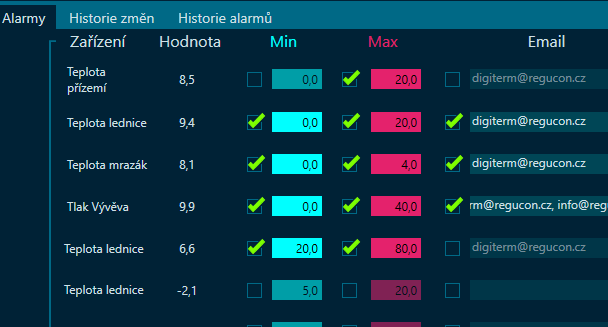

- Správce alarmů - může navíc nastavovat meze alarmů a jejich zapínání
- Administrátor systému - má pravomoce i ke spravování uživatelských účtů
Každý uživatelů může mít přístup k jiné množině senzorů

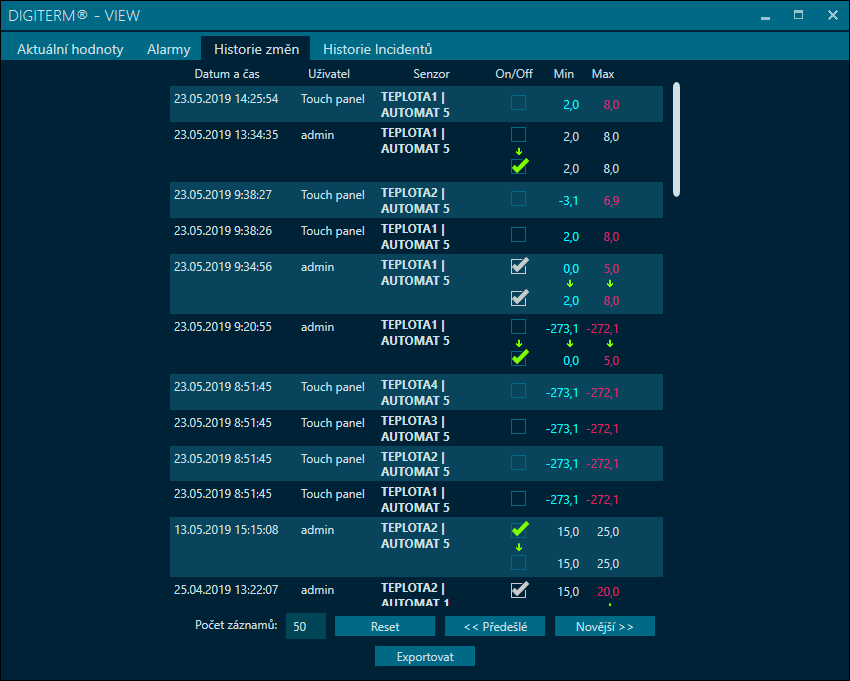

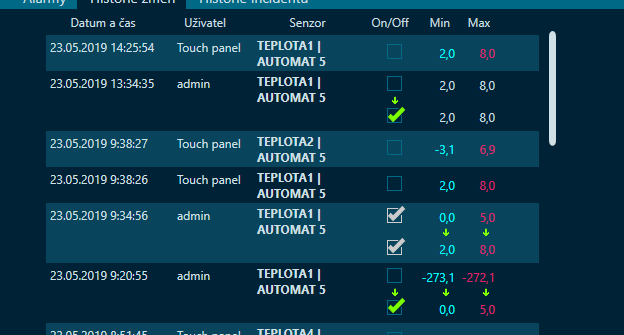

Systém vede Audit Trail - zaznamenává historii změn alarmů a je tak možné dohledat, kdo danou změnu provedl

Stabilní hardware

Systém Digiterm je standardně vybaven záložním zdrojem pro případ výpadku elektrického proudu
Měřená data jsou ukládána do paměti automatů odkud jsou načítána do databáze
V automatech je veden záložní záznam na flash kartu o kapacitě až 6 měsíců záznamu

Topologie Digitermu

Senzor

Základem systému jsou senzory (teploty, relativní vlhkosti, tlaku apod.), které jsou rozmístěny na měřících zařízeních či místnostech. Snímače jsou pravidelně kalibrovány (u teploty s přesností na 0,1°C). Pro tyto účely jsem akreditovanou kalibrační laboratoří .

PLC automat

Snímače jsou buď přímo, nebo po komunikační lince připojena k jednomu nebo více PLC automatů (nejčastěji typu Simatic S7-1200). Zapojení více automatů umožňuje tvorbu rozsáhlých měřících síti (nejčastěji celé objekty). PLC automaty jsou vybaveny záložním záznamem (Flash karta), jsou napájeny záložním zdrojem a vyhodnocují alarmy pro akustické a SMS upozornění.

Obsluhující počítač/server

Komunikace mezi obsluhujícím počítačem a automaty PLC probíhá přes rozhraní Ethernet protokolem TCP/IP. Pro práci s daty jsou pak potřeba dva programy

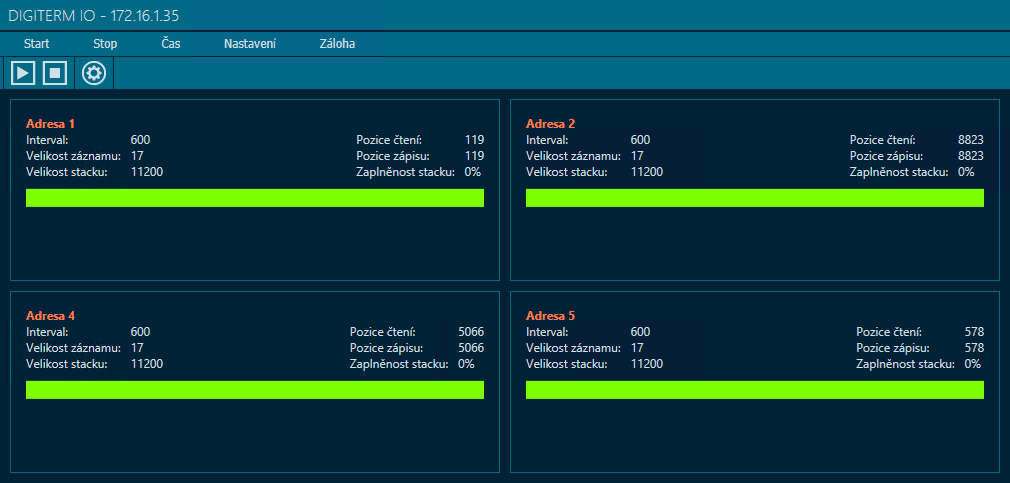

Digiterm IO

Slouží pro ukládání dat z paměti automatu do databáze. Běží na pozadí jako Windows Service. Na této úrovni se odesílájí emaily v případě alarmu. Služba také hostuje RESTové rozhraní a hlavně Digiterm Web.

Digiterm Read

Read je desktopová aplikace a hlavním uživatelským rozhraním systému. Po přihlášení v něm je možné procházet naměřené hodnoty (jak historické, tak aktuální), nastavovat alarmy, kontrolovat historii změn, či zobrazit historii incidentů. Aplikace nevyžaduje instalaci a je ji tedy možné spouštět jako Portable.

podrobnější popis komunikace komponent systému a protokolů
